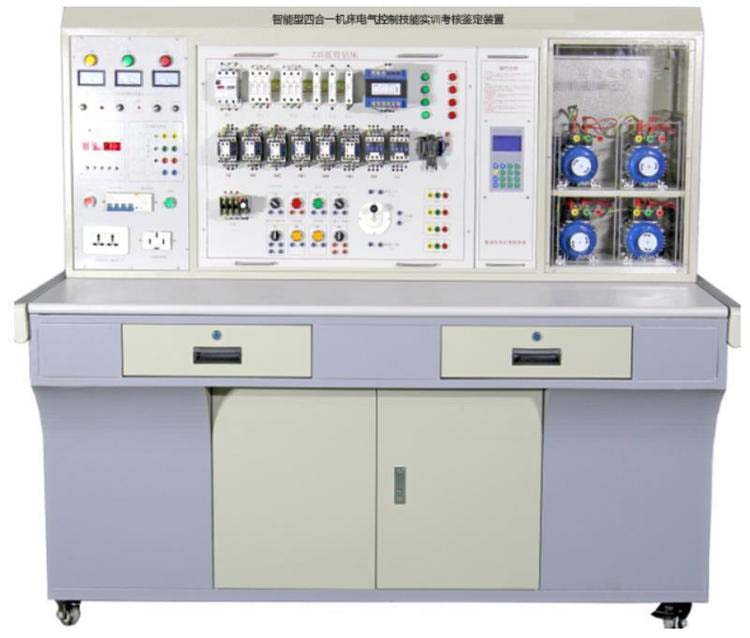

HY-183智能型四合一機床電氣控制技能實訓考核鑒定裝置
智能型四合一機床電氣控制技能實訓考核鑒定裝置是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”規范要求，結合工廠生產實際和職業崗位的技能要求，按照職業教育和實訓考核特點而設計的產品。其適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、機床電路維修等課程的實訓與考核，也適合技工學校機電類專業《電氣設備維修》課程的實習、安裝，維修電工技師班培訓和實操。
一、產品特點：
智能化程度高：由教師機通過電腦統一設置故障，由網絡輸至學生實訓臺進行排故訓練，故障點設置快捷、方便，訓練考核成績自動記錄、排序、打印，極大方便實訓室的管理，大大減輕教師的工作量。
公正度高：由電腦統一設置故障，實訓考核人員條件與機會均等，客觀、科學判斷實訓考核結果，做到“鐵面無私”。
裝置采用積木式結構，學�？筛鶕�(jù)實訓考核的側重點選擇相應的機床電路掛箱，做到一臺裝置可以進行多種機床電路實訓考核，且根據以后教學情況的變化而增購掛箱，設備不會淘汰。
實用性強：通過測試查找故障點，熟練掌握機床故障特點，各器件的性能結構、各類機床電路工作原理。
所有的元器件都安裝在面板正面，可直觀地看到它們的動作情況，面板上還安裝了測試孔，便于學生測試與排故。
裝置上設有三相電源輸出短路軟載止保護功能，防止了實訓考核時發生誤操作損壞元器件。
二、適用范圍
通過更換掛箱能完成以下四種機床電路的實訓考核：
1、X62W型萬能銑床電氣技能實訓考核
2、T68臥式鏜床電路技能實訓考核
3、Z3040搖臂鉆床電路技能實訓考核
4、M7130 平面磨床電氣技能實訓考核
每個電路均設有17-25個故障點，通過掛箱上的故障設置盒隨機設計故障點。
三、特點
1、一臺裝置能完成四種機床電路的實訓考核，經濟效益顯著。
2、設有電壓型和電流型保護器，能確保操作者人身安全，還設有實驗管理器，可設定實訓時間，定時報警且切斷電源。為學員的考核提供一個統一的標準。
3、設有單片機和全程監控三相輸出工作電源相間、線間過載或短路，一旦發生即切斷電源且告警，故障排除按下復位按鈕后才能重新啟動電源，確保設備安全。
四、技術性能
1、輸入電源：三相四線～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1500mm×700mm×1400mm
五、裝置的構成及功能
裝置主要有實訓屏、實訓機床電路掛箱、實訓桌等組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板
1、主控功能板
（1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
（2）設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
（3）三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源，且設有報警與復位功能。
（4）實驗管理器：具有設定實訓時間，定時報警、切斷電源等功能。
（5）設有380V和220V插座，為外部儀器提供工作電源。
2、輔助器件安裝屏
右邊安裝屏裝有實訓考核用的演示及驗證電機，電機所有的接線口都已引到面板上，通過專用安全導線與實訓考核電路掛箱連接。
3、機床電氣實訓仿真軟件以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
（1）軟件模擬線路故障根據故障現象使用各種虛擬儀表進行排故
（2）學員根據電路圖自己布局電氣設備并連接線路，自動檢測線路錯誤。
（3）電機及電氣三維元件裝配
（4）元器件檢測
（5）電氣電路仿真
（二）X62W萬能銑床電路技能實訓考核裝置故障點設置一覽表：
故障
開關 |
故障現象 |
備 注 |
K1 |
主軸無變速沖動 |
主電機的正、反轉及停止制動均正常。 |
K2 |
主軸、進給均不能啟動 |
照明、冷卻泵工作正常。 |
K3 |
按 SB1 停止時無制動 |
SB2 制動正常。 |
K4 |
主軸電機無制動 |
按 SB1 、 SB2 停止時主軸均無制動。 |
K5 |
主軸電機不能啟動 |
主軸不能啟動，按下 SQ7 主軸可以沖動。 |
K6 |
主軸不能啟動 |
主軸不能啟動，按下 SQ7 主軸可以沖動。 |
K7 |
進給電機不能啟動 |
主軸能啟動，進給電機不能啟動。 |
K8 |
進給電機不能啟動 |
主軸能啟動，進給電機不能啟動。 |
K9 |
進給電機不能啟動 |
主軸能啟動，進給電機不能啟動。 |
K10 |
冷卻泵電機不能啟動 |
其它工作正常 |
K11 |
進給變速無沖動，圓形工作臺不能工作 |
非圓工作臺工作正常 |
K12 |
工作臺不能左右進給 |
向上（或向后）、向下（或向前）進給正常，進給變速無沖動。 |
K13 |
工作臺不能左右進給 |
向上（或向后）、向下（或向前）進給正常，能進行進給變速沖動。 |
K14 |
非圓工作臺不工作 |
圓工作臺工作正常。 |
K15 |
工作臺不能向左進給 |
非圓工作臺工作時，不能向左進給，其他方向進給正常。 |
K16 |
進給電機不能正轉 |
圓工作臺不能工作；非圓工作臺工作時，不能向左、向上或向后進給。 |
K17 |
工作臺不能向上或向后進給 |
非圓工作臺工作時，不能向上或向后進給，其他方向進給正常 |
K18 |
圓形工作臺不能工作 |
非圓工作臺工作正常，能進給沖動。 |
K19 |
圓形工作臺不能工作 |
非圓工作臺工作正常，能進給沖動。 |
K20 |
工作臺不能向右進給 |
非圓工作臺工作時，不能向右進給，其他方向進給正常。 |
K21 |
不能快進 |
進給電機啟動后，不能快進。 |
K22 |
不能上下（或前后）進給 |
圓工作臺工作正常，非圓工作臺工作時，能左右進給，左右進給時能快進；不能上下（或前后）進給。 |
K23 |
不能向下（或前）進給 |
非圓工作臺工作時，不能向下或向前進給，其他方向進給正常 |
K24 |
進給電機不能反轉 |
圓工作臺工作正常；非圓工作臺工作時，不能向右、向下或向前進給。 |
（二） T68 臥式鏜床電路技能實訓考核掛箱故障點設置一覽表：
故障開關 |
故障現象 |
備注 |
K1 |
機床不能啟動 |
主軸電動機、快速移動電動機都無法啟動。 |
K2 |
主軸正轉不能啟動 |
按下正轉啟動按鈕無任何反應。 |
K3 |
主軸正轉不能啟動 |
按下正轉啟動按鈕無任何反應。 |
K4 |
機床不能啟動 |
主軸電動機、快速移動電動機都無法啟動。 |
K5 |
主軸反轉不能啟動 |
按下反轉啟動按鈕無任何反應。 |
K6 |
主軸反轉不能啟動 |
按下反轉啟動按鈕無任何反應。 |
K7 |
主軸正轉不能啟動 |
正轉啟動， KA1 吸合，其它無動作；
反轉啟動， KA2 吸合，其它無動作 |
K8 |
反轉啟動只能點動 |
正轉啟動正常，按下 SB3 反轉啟動時只能點動。 |
K9 |
主軸不能啟動 |
正轉啟動， KA1 吸合，其它無動作；
反轉啟動， KA2 吸合，其它無動作 |
K10 |
主軸無高速 |
選擇高速時， KT 、 KM5 無動作。 |
K11 |
主軸、快速移動電動機不能啟動 |
正轉啟動， KA1 、 KM3 吸合，其它無動作；
反轉啟動， KA2 、 KM3 吸合，其它無動作；
按下 SQ8 、 SQ9 無任何反應。 |
K12 |
停止無制動 |
|
K13 |
停止無制動 |
|
K14 |
主軸電機不能正轉 |
反轉正常。 |
K15 |
主軸只能電動控制 |
正、反不能啟動，只能電動控制。 |
K16 |
主軸電機 不能反轉 |
正轉正常。 |
K17 |
主軸、快速電機不能啟動 |
KM4 、 KM5 不能吸合；
按 SQ8 、 SQ9 無反應。 |
K18 |
主軸正轉只能點動 |
KM4 （低速）、 KM5 （高速）不能保持。 |
K19 |
主軸無高速 |
KT 動作， KM4 不會釋放， KM5 不能吸合。 |
K20 |
主軸反轉只能點動 |
KM4 （低速）、 KM5 （高速）不能保持。 |
K21 |
主軸無高速 |
KT 動作， KM4 釋放， KM5 不能吸合。 |
K22 |
不能快速移動 |
主軸正常。 |
K23 |
快速電機不能正轉 |
|
K24 |
快速電機能反轉 |
|
（三） Z3040 搖臂鉆床電路技能實訓考核裝置故障點設置一覽表：
故障開關
|
故障現象 |
備 注 |
K1 |
機床不能啟動 |
電源能接通，冷卻泵能啟動，其他控制失靈。 |
K2 |
機床不能啟動 |
電源能接通，冷卻泵能啟動，其他控制失靈。 |
K3 |
機床不能啟動 |
電源能接通，冷卻泵能啟動，其他控制失靈。 |
K4 |
主軸電機不能啟動 |
|
K5 |
主軸電機不能啟動 |
|
K6 |
搖臂不能上升 |
|
K7 |
搖臂不能上升 |
|
K8 |
搖臂不能下降 |
|
K9 |
搖臂不能下降 |
|
K10 |
搖臂不能下降 |
|
K11 |
立柱不能夾緊 |
|
K12 |
立柱不能夾緊 |
|
K13 |
立柱不能夾緊 |
|
K14 |
立柱自行松開 |
通電后，立柱自行松開。 |
K15 |
立柱不能松開 |
|
K16 |
立柱不能松開 |
|
K17 |
主軸箱不能保持松開 |
按下立柱放松按鈕， KM3 吸合，立柱松緊電機反轉，中間繼電器 KA 、電磁閥 YV 吸合，主軸箱松開，松開按鈕， KA 、 YV 釋放，主軸箱夾緊。 |
K18 |
主軸箱不能松開 |
按下立柱放松按鈕， KM3 吸合，立柱松緊電機反轉，中間繼電器 KA 、電磁閥 YV 不動作，主軸箱不能松開。 |
K19 |
主軸箱不能松開 |
按下立柱放松按鈕， KM3 吸合，立柱松緊電機反轉，中間繼電器 KA 、電磁閥 YV 不動作，主軸箱不能松開。 |
K20 |
主軸箱不能松開 |
按下立柱放松按鈕， KM3 吸合，立柱松緊電機反轉，中間繼電器 KA 吸合，電磁閥 YV 不動作，主軸箱不能松開。 |
K21 |
主軸箱不能松開 |
按下立柱放松按鈕， KM3 吸合，立柱松緊電機反轉，中間繼電器 KA 吸合，電磁閥 YV 不動作，主軸箱不能松開。 |
K22 |
機床不能啟動 |
按下 SB3 ，電源開關 KM 不動作，電源無法接通。 |
K23 |
電源開關 KM 不能保持 |
按下 SB3 ， KM 吸合，松開 SB3 ， KM 釋放，機床斷電。 |
K24 |
冷卻泵不能啟動 |
|
（四） M7130 平面磨床電氣技能實訓考核掛箱故障點設置一覽表：
故障開關 |
故障現象 |
備 注 |
|
K1 |
機床無法啟動 |
V12 斷開，控制回路無電電壓 |
K2 |
液壓泵電動機無法啟動 |
SB1 到 1 號線連線開路 |
K3 |
液壓泵電動機無法啟動 |
KM1 線圈到 2 號線連線開路 |
K4 |
液壓泵電動機無法啟動 |
FR1 到 4 號線連線開路 |
K5 |
液壓泵電動機和砂輪電動機都有無法啟動 |
KUD 觸頭 KUD （ 4-0 ）到 4 號線連線開路 |
K6 |
砂輪電動機無法啟動 |
SB3 到 5 號線連線開路 |
K7 |
砂輪電動機無法啟動 |
SB4 到 6 號線連線開路 |
K8 |
砂輪電動機控制無法自鎖 |
KM2 自鎖觸頭到 6 號線連線開路 |
K9 |
砂輪電動機無法啟動 |
KM2 線圈到 6 號線連線開路 |
K10 |
砂輪電動機無法啟動 |
FR2 、 FR3 之間連線 8 號線連線開路 |
K11 |
砂輪架無法上升 |
SB5 、 KM4 常開觸頭之間連線 9 號線開路 |
K12 |
砂輪架無法上升 |
KM3 線圈到 10 號線連線虎路 |
K13 |
砂輪架無法下降 |
SB6 、 KM4 常開觸頭之間連線 11 號線開路 |
K14 |
砂輪架無法下降 |
KM4 線圈、 KM4 常開觸頭之間連線 12 號線開路 |
K15 |
電磁吸盤不能工作 |
SB7 到 13 號線連線開路， KM5 、 KM6 不能吸合 |
K16 |
電磁吸盤控制不能自鎖 |
KM5 自鎖觸頭到 14 號線連線開路 |
K17 |
電磁吸盤不 能進行充磁 |
KM6 常閉觸頭到 14 號線連線開路， KM5 不能吸合 |
K18 |
電磁吸盤不能進行充磁 |
KM5 線圈到 15 號線連線開路， KM5 不能吸合 |
K19 |
電磁吸盤不能退磁 |
SB6 、 KM5 常開觸頭之間連線開路， KM6 不能吸合 |
K20 |
電磁吸盤不能退磁 |
KM6 線圈到 16 號線連線開路， KM6 不能吸合 |
K21 |
電盤吸盤不以工作 |
整流電路到 0 號線連線開路 |
K22 |
電盤吸盤不以工作 |
整流電路到 18 號線連線開路 |
K23 |
液壓泵、砂輪電動機不能工作 |
KUD 線圈到正極連線開路 |
K24 |
電磁吸盤不能退磁 |
KM6 觸頭到 21 號線連線開路，電磁吸盤無電壓 |
|
