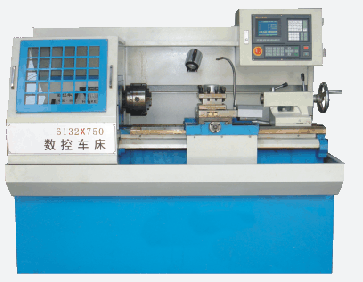

HY-CNC6132型生產教學兩用型數控車床
臥式數控車床采用機電一體化設計，外形美觀，結構合理，用途廣泛，操作方便。
該機床可實現自動控制，能夠完成車削多種零件的內外圓，端面、切槽、任意錐面、球面及公、英制螺紋、圓錐螺紋等工序。并配有完備的S．T．M功 能，可發出和接收多種信號，控制自動加工過程。
該機床床身導軌采用超音頻淬米工藝，耐磨性強，精度保持性好；主軸系統結構，回轉精度高，抗振性好，具有較高的切削性能；縱、橫向采用滾 珠絲桿傳動；動態響應優良，整機噪音低。
該機床對于大、中、小批量、多品種、多規格零件的輪番加工有較強的適應能力，尤其是加工圓錐面、圓球面等特形零件更能顯示出它效率高、質量穩 定可靠的優越性。
HY-CNC6132型數控車床
技術參數 |
追大工件回轉直徑
追大工件長度
主軸轉速范圍
主軸錐孔
電動刀架
X軸快速進給
Z軸快速進給
X軸定位精度
軸定位精度
X軸重復定位精度
Z軸重復定位精度
尾座套筒內孔進度
主電機功率
冷卻泵功率
機床凈重量
機床規格(長寬高) |
320
750mm
100-1600rpm
英氏6#
4工位
3000mm/min
6000mm/min
±0.01mm
±0.02mm
0.005mm
0.01mm
英氏4號
3/4.5kw
0.09kw
1300KG
1890×1060×1460mm |
|
HY-CNC6132型生產教學兩用型數控車床 |

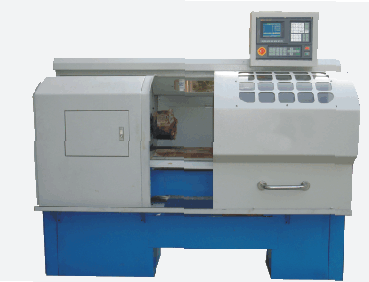

HY-CNC6140型數控車床
技術參數
追大工件回轉直徑
追大工件長度
主軸轉速范圍
主軸錐孔
電動刀架
X軸快速進給
Z軸快速進給
X軸定位精度
Z軸定位精度
X軸重復定位精度
Z軸重復定位精度
尾座套筒內孔錐度
主電機功率
冷卻泵功率
機床凈重量
機床外形尺寸 |
400mm
750mm
100-1600rpm
英氏6#
4工位
3000mm/min
6000mm/min
±0.01mm
±0.02mm
0.005mm
0.01mm
英氏4號
3/4.5kw
0.09kw
1400KG
1890×1060×1460mm |
HY-CNC6140數控車床
|

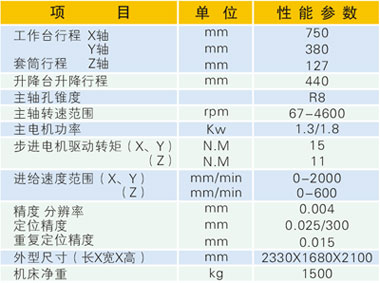

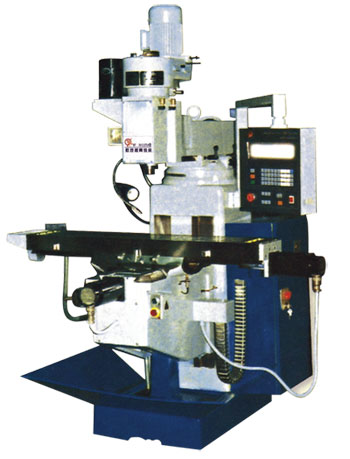

HY-XK5325A型 數控?fù)u臂銑床(教學、生產兩用型)
| 概述 |
|
|
XK5325A是結合數控、電子、機電一體化技術和工藝生產的一種多功能、高自動化、高精度、高可靠性的數控銑床，三坐標自動控制。適用于工各種形狀復雜、精度要求較高零件的單件及批量生產。如凸輪、樣板、弧形槽等。廣泛地用于機械加工等各行業。
|
|
| · 結 構 特 點 |
|
|
■ 自動、手動、點動、單段、空運行、手輪進給
■ 直線、圓弧功能
■ 刀具、間隙補償功能
■ 程序跳段功能
■ 輔助功能
■ 宏程序及子程序功能
■ 零點偏置功能
■ 拷貝、復制、粘貼、刪除等編輯功能
■ 自診斷功能
■ 標準RS-232接口
■ 48KB/63程序儲存容量 |
|
說明：由于產品不斷改進，以上機床外觀及技術參數僅供參考。
注意：
１、此機床以整體運輸，搬動時非常麻煩，進教室時要求教室門
至少在1.8米寬。
２、貨到時校方負責處理卸貨安置固定方位地址，供方負責調試。
