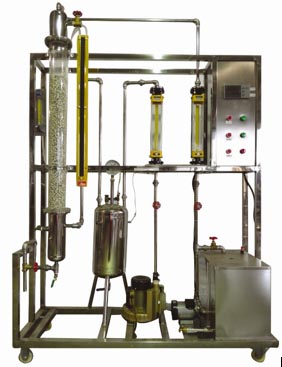

HYTLXS-1填料吸收塔實驗裝置 一、實驗目的：
1、了解填料吸收塔的結構、流程及操作方法。
2、觀察填料吸收塔的流體力學行為并測定在干、濕填料狀態(tài)下填料層壓降與空塔氣速的關系。
3、測定總傳質系數Kya，并了解其影響因素。
二、設計參數
體系：CO2-空氣-水，常壓操作。
溫度：常溫。
氣量：0~25 m3/h，分段可測。
CO2量計量：0.7-7L/min。
液量：0~1000L/h。
三、外形尺寸
對象部分：設備主體1700×800 ×3200；塔體Ф120×3100，有機玻璃。
測控部分：控制箱集成于對象之上（含接地柱）。
外配設備：學校須自備二氧化碳鋼瓶,若用色譜檢測還需預留空間。
四、公用工程
水：裝置自帶貯水箱及浮球閥，實驗時連接清潔水源，經增壓泵進入吸收塔內，吸收CO2后排入地溝。
電：電壓AC220V，功率1kW，標準單相三線制。
每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：空氣，來自風機；CO2來自高壓氣體鋼瓶。
五、實驗物料
水、空氣和CO2氣體。
六、對象組成
塔體：帶液體分布器（蓮花噴頭），液體再分布器，填料支撐板等。
空氣、CO2混合緩沖罐：不銹鋼制造，附安全閥。
混合氣進出管：不銹鋼材質，DN20。
液體進出管：不銹鋼材質，DN15。
控制面板：帶漏電保護空氣開關，儀表及風機電源。
|
