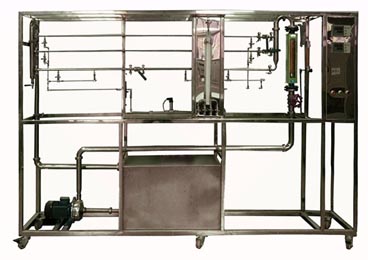

HYLTZL-1型流體流動阻力測定實驗裝置
一、實驗目的:
1、掌握流體流經直管和閥門時的阻力損失和測定方法，通過實驗了解流體流動中能量損失的變化規律。
2、測定流體流經閥門時的局部阻力系數。
3、測定直管摩擦系數λ與雷諾數Re之間的關系。
二、設計參數
雷諾數Re：1×104～7×104。
液體流量：1～4m3/h。
液體溫度：常溫。
阻力壓差：1000mmH2O倒U型壓差計。
三、外形尺寸
對象部分：2300×500×1900 (長×寬×高mm)，不銹鋼材質框架（帶滑輪及禁錮腳，含接地柱）。
四、測控部分：開關盒集成于對象部分之上。
五、公用工程
水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。
電：電壓AC380V，功率1kW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。
六、實驗物料:清潔自來水
七、對象組成
水箱：不銹鋼材質，帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
循環水泵：臥式離心泵。
光滑管：不銹鋼材質，DN20，測量段1m。
粗糙管：鍍鋅管材質，DN20，測量段1m。
局部阻力管：不銹鋼材質，G3/4'銅閘閥開度作為局部阻力。
出口管：在實驗時保證試驗管段充滿水的結構設計，出口閘閥調節流量。
其余管段：不銹鋼管約4m，不銹鋼彎頭、三通等，3段實驗管進口處銅球閥。
八、引壓裝置：POM材質均壓環，不銹鋼三閥組，1m規格倒U型差壓計。
九、電源設備：布線槽，帶漏電保護的空氣開關盒。
|
