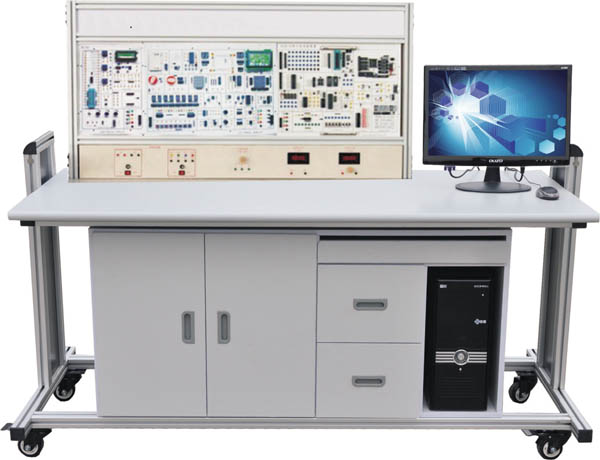

HY-105E型高級單片機、EDA開發實驗裝置

一、概述：
　　 適用于研究生、本科、大專、職業技術學院及其中等專業技術學校的信息通信技術、應用電子技術、機電一體化、微機應用、數控技術、自動化、計算機原理與應用、儀表及控制、汽車工程等電子應用和微機控制的相關專業。

二、主要技術參數：
　 1、矩陣鍵盤：4×4矩陣式結構，組合按鍵。
　 2、輸入、輸出：8路開關量輸入，8路LED輸出。
　 3、8位數碼管動態顯示和4位數碼管靜態顯示。
　 4、固定脈沖：8路固定脈沖輸出,分別為：1HZ,10HZ、100HZ、1KHZ、10KHZ、100KHZ、 500KHZ、1MHZ.
　 5、單脈沖發生器。
　 6、IC卡讀寫實驗?zāi)K。
　 7、繼電器驅動控制實驗?zāi)K。
　 8、24C02串行存儲器實驗?zāi)K。
　 9、TLC549串行模數實驗?zāi)K。
　 10、93C46存儲器實驗?zāi)K。
　 11、實時時鐘實驗?zāi)K。
　 12、串行鍵盤顯示接口實驗?zāi)K。
　 13、TLC5615串行數模轉換實驗?zāi)K。
　 14、語音錄放實驗?zāi)K。
　 15、溫度測量實驗?zāi)K。
　 16、8253定時計數器實驗?zāi)K。
　 17、D/A0832數模轉換實驗?zāi)K。
　 18、I/O口簡單擴展實驗?zāi)K。
　 19、32K程序存儲器擴展實驗?zāi)K。
　 20、8255并行接口控制實驗?zāi)K。
　 21、8279鍵盤接口顯示實驗?zāi)K。
　 22、16C550串行通信實驗?zāi)K。
　 23、ADC0809模數轉換實驗?zāi)K。
　 24、自帶T6963C控制器的128*64圖形液晶顯示和2*64點陣液晶顯示實驗?zāi)K。
　 25、16*16點陣顯示實驗?zāi)K。
　 26、步進電機驅動控制實驗?zāi)K。
　 27、直流電機驅動控制及測速實驗?zāi)K。
　 28、看門狗實驗?zāi)K。
　 29、電位器模擬電壓產生模塊。
　 30、紅外線通信實驗?zāi)K。
　 31、以太網通信實驗?zāi)K。
　 32、電子音響驅動控制模塊。
　 33、USB1.0和2.0通信實驗?zāi)K。
　 34、CAN總線控制實驗?zāi)K。
　 35、RS485通信實驗?zāi)K。
　 36、RS232通信實驗?zāi)K。
　 37、雙通道虛擬示波器模塊。
　 38、擴展總線區。
　 39、光電傳感器模塊。
　 40、專用USB接口單片機仿真器，可以在線下載在線調試和燒錄用戶程序。
　 41、電源模塊，提供＋5V（3A）/-5V(1A)/＋12V（1A）/-12V（1A）各一組,供各模塊的電源需求。
　 42、配置足夠配套接線。
　 43、配有適應WindowsMe/2000/xp等操作平臺的調試軟件，上位仿真軟件支持匯編和Ｃ語言。
　 44、配置CPLD實驗?zāi)K，選擇 ALTERA公司的CPLD 器件EPM240或EPM7128S （可供用戶任意選擇）
三、實驗桌：
鋁木結構，桌面為防火、防水、耐磨高密度板，電腦桌連體設計，造型美觀大方。采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。
四、標準配置實驗內容：
　1、單片機部分
　 實驗一 單片機I/O口應用實驗_ P3.3口輸入 P1口輸出
　 實驗二 單片機I/O口應用實驗_工業順序控制
　 實驗三 并行I/O接口8255應用
　 實驗四 簡單I/O口擴展實驗
　 實驗五 A/D 轉換實驗
　 實驗六 D/A轉換實驗
　 實驗七 定時/計數器8253A應用
　 實驗八 鍵盤顯示控制器8279應用實驗
　 ※實驗九 微型打印機打印字符、曲線、漢字
　 實驗十 步進電機控制實驗
　 實驗十一 小直流電機調速實驗
　 實驗十二 電子音響實驗
　 實驗十三 繼電器控制實驗
　 實驗十四 數據存貯器擴展實驗
　 實驗十五 8031單片機串行口應用實驗_雙機通信
　 實驗十六 8031串行口應用實驗_與PC機通信
　 實驗十七　串行接口16C550應用實驗
　 實驗十八　串行A/D轉換器TLC549應用
　 實驗十九　串行D/A轉換器TLC5615應用
　 實驗二十　單片機雙機通信實驗_用RS485總線
　 實驗二十一　USB接口的應用實驗
　 實驗二十二　網絡接口應用實驗
　 實驗二十三　16X16LED 點陣顯示實驗
　 實驗二十四　128 X 64 LCD液晶顯示接口實驗
※實驗二十五　語音錄放控制實驗
　 實驗二十六 CAN總線應用實驗
　 實驗二十七　串行存儲器讀寫實驗
　 實驗二十八　紅外接口通信實驗
　 實驗二十九　數字溫度傳感器DS18B20的原理與應用實驗
　 實驗三十 "看門狗"復位實驗
　 實驗三十一 IC總線應用實驗
　　　 1、串行EEPROM的讀寫實驗；
　　　 2、IC智能卡讀寫實驗；
　　　 3、串行鍵盤顯示接口ZLG7290應用實；
　　　 4、PCF8563串行實時時鐘應用實驗
　 實驗三十二 溫度壓力實驗；
　2、EDA/CPLD/FPGA實驗
　 （1）A/D 0809模數轉換器實驗；
　 （2）D/A 0832數模轉換器實驗；
　 （3）步進電機控制實驗；
　 （4）16*16 LED點陣顯示實驗；
　 （5）電子時鐘實驗；
　 （6）數碼管靜態顯示實驗；
　 （7）4*4鍵盤擴展實驗；
　 （8）128*64 LCD液晶顯示實驗；
　 （9）電子音樂演奏實驗；
　 （10）RS232串口發送實驗（SEND）；
　 （11）RS232串口接收實驗（RECEIVE）；
　 （12）單片機總線接口實驗；
　 （13）異步串口通訊（UART）
五、選配項目及相應實驗內容（價格另加）：
　 1、單片機選配項目實訓包

2、選配實驗項目：
　 1.語音識別機器人
　 2.語音遙控小車
　 3.超聲波倒車?yán)走_
　 4.環境測試儀
　 5.出租車計價器
　 6.數字式多路溫度采集系統
　 7.數據采集系統
　 8.交通燈控制系統
　 9.直流電機控制系統
　 10.公交車報站器
　 11.紅外測溫儀
　 12.數字電子鐘
　 13.帶音效的手機游戲
　 14.電子稱
　 15.考勤機
　 16.U盤、SD卡讀寫器
　 17.音樂播放器
　 18.無線語音傳輸系統
　 19.基于CAN總線的汽車車窗控制
　 20.網絡家電
　 21.GSM通信系統
　 22.GPS定位系統
